**在设计数据库结构时，绘制ER图（实体-关系图，Entity-Relationship Diagram）是核心环节。专家们认为ER图能够高效梳理业务实体及其逻辑关系，是数据库建模、需求沟通及后续开发的关键步骤。**无论是初学者还是在产品研发、系统集成等复杂场景下的专业开发者，掌握ER图的正确绘制流程都极为重要。本文将系统讲解ER图的绘制方法、主流工具和实战技巧，帮助你精准搭建数据库蓝图，提升数据一致性与开发效率。

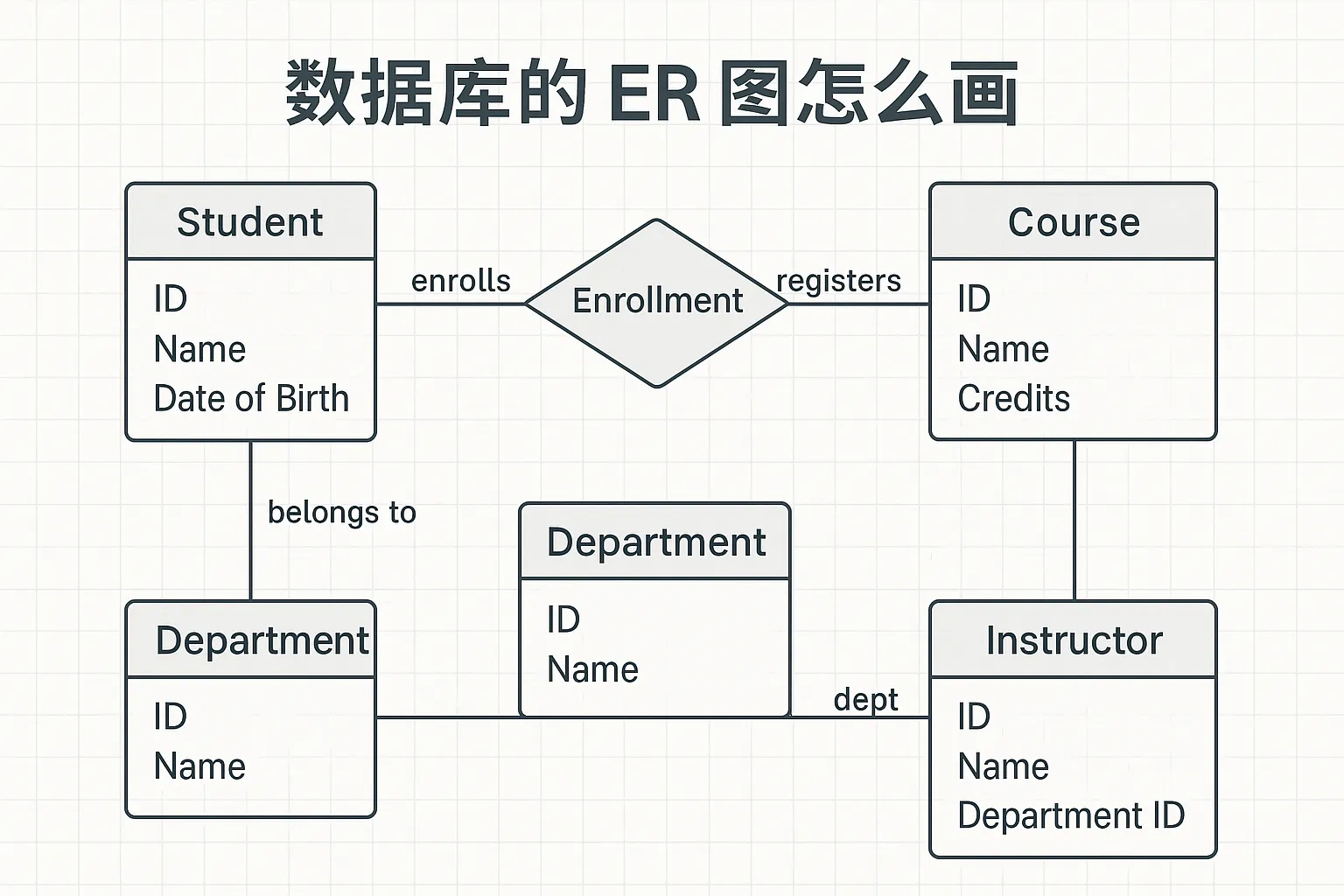

## 一、ER图的定义与实际应用价值

ER图（实体-关系图）是一种用来描述现实世界中各种实体及其关系的数据模型视图。它由实体（Entity）、属性（Attribute）以及实体之间的联系（Relationship）三大核心元素组成。通过图形方式直观表达数据对象、结构与逻辑关联，ER图广泛应用于数据库设计、需求分析及系统集成等场景。

**核心关键词：ER图，实体-关系建模，数据库结构设计**

现代业务场景中，ER图不仅用于数据建模，还作为开发、测试、运维等环节的通用“沟通语言”。据Gartner（2024）指出，高质量的ER图可减少30%-50%的需求理解偏差，大幅提升数据一致性与开发效率。以产品全流程管理为例，研发团队通过ER图可快速识别核心数据表、关键关系，减少后续表结构变更带来的返工与风险。

## 二、ER图的绘制流程与标准方法

专业制作ER图通常遵循分步推进、迭代完善的原则，典型绘制流程如下：

1. **需求梳理与提炼**：首先与业务及产品人员沟通，明确需要建模的真实业务对象、核心场景及数据流程。提取主要实体，如“用户”“订单”“产品”等。
2. **定义实体与属性**：为每一个实体定义具体属性（字段），如“用户”包含ID、姓名、邮箱等。注意区分主键、外键及必需性字段。
3. **确定关系与关联类型**：分析实体间的关联关系，判定一对一、一对多、多对多等类型。标明约束条件（如唯一性、可选性等）。
4. **逻辑结构草图绘制**：用矩形表示实体、椭圆表示属性、菱形表示关系，连接线说明联系和方向。
5. **细化与反馈**：将初步ER图与团队讨论，收集意见完善模型，解决数据冗余、字段合理性等问题。
6. **标准化输出与落地**：采用规范化数据库设计原则（如第一范式、第二范式）优化ER图，使其最终可直接支持数据库物理建模与开发实现。

整个过程强调“业务驱动、迭代完善”，结合如PingCode这类支持需求-开发全流程管理的项目协作系统，可极大提升ER图的协同效率和版本可追溯性。

## 三、ER图主要构成元素及符号详解

1. **实体（Entity）：** 用矩形表示，代表系统中真实或抽象的业务对象，如“用户User”“订单Order”“产品Product”。
2. **属性（Attribute）：** 用椭圆表示，附着于实体旁，表示实体的主要数据字段，如“姓名”“价格”“创建日期”等。
3. **主键与外键：** 用下划线标注属性为主键（Primary Key），外键（Foreign Key）常标注于实体间联系线上。
4. **联系（Relationship）：** 用菱形表示，连接两个或以上实体，注意标明关联类型（一对一、一对多、多对多）。
5. **参与度与基数：** 在联系线上注明参与度（如0、1、N等），明示每个实体参与关系的数量约束。
6. **多表关系表达：** 复杂情况下，采用连接表实体解决多对多问题。

这种标准符号体系，使ER图能无歧义展示任意复杂数据库结构。Statista（2023）调研显示，采用标准化ER符号的架构团队，数据库设计瑕疵率显著低于随意绘制。

### ER图常用符号示意表：

| 元素类型         | 表示方式         | 解释说明           | 常见符号              |
|------------------|----------------|--------------------|----------------------|
| 实体             | 矩形框         | 模型中真实对象     | “用户” “订单”        |
| 属性             | 椭圆           | 实体的数据字段     | “姓名” “金额”        |
| 主键             | 下划线属性名   | 唯一标识实体记录   | user_id              |
| 外键             | 关联连线标注   | 外部实体的主键引用 | order_user_id        |
| 关系             | 菱形连接线     | 实体间逻辑关系     | “拥有” “包含”        |
| 多对多连接表实体 | 矩形连接多个实体 | 多对多中间表       | “订单产品关联表”      |
| 参与度与基数     | 数字或N/M标注  | 数据记录数量范围   | 0…1, 1…N, N…M        |

## 四、主流ER图工具对比分析

在实际工作中，专业ER图绘制工具能极大简化设计与协作流程。下表对比了几款国外主流的ER图工具：

| 工具名称         | 平台        | 团队协作 | 自动生成脚本 | 支持云同步 | 学习门槛 | 典型应用场景           |
|-----------------|------------|----------|--------------|----------|--------|----------------------|
| Lucidchart      | Web        | 强       | 部分支持     | 支持     | 低     | 软件开发、大型团队协同 |
| Draw.io         | Web/桌面   | 中       | 不支持       | 支持     | 低     | 个人、小型团队绘图    |
| dbdiagram.io    | Web        | 中       | 强           | 支持     | 低     | 数据库工程师建模      |
| Microsoft Visio | PC/云       | 强       | 可扩展       | 支持     | 中     | 企业级流程与架构设计  |
| ER/Studio       | Windows    | 中       | 强           | 不支持   | 高     | 金融、复杂数据建模    |
| Worktile        | Web/移动   | 强       | 与项目结合   | 支持     | 低     | 项目协同与需求梳理    |

如上表所示，Lucidchart、dbdiagram.io等工具因其友好的图形界面和现代协作特性而广受欢迎。对于需要紧密结合项目需求、研发任务等全流程工作的团队，还可以考虑采用Worktile，通过其任务分解、流程追踪和ER图绘制插件，有效实现从业务到数据模型的高效转换。

## 五、ER图绘制实战：完整案例解析

假设你需要为一个简易电商系统设计ER图，包含“用户”、“商品”、“订单”三类实体。下面是绘制流程与图形结果解析：

1. **梳理实体及核心属性：**
    - 用户User：user_id（主键）、姓名、邮箱
    - 商品Product：product_id（主键）、名称、价格
    - 订单Order：order_id（主键）、下单时间、user_id（外键）、订单总价
2. **分析实体间关系：**
    - 一个用户可以拥有多个订单（一对多，User-Order）
    - 一个订单对应多个商品，一种商品也可跨多个订单（多对多，Order-Product），需引入中间表Order_Product
3. **图形化表达：**
    - 用矩形表示User/Product/Order
    - 属性用椭圆连接实体
    - 用连线和菱形表达“一对多”“多对多”关系
    - Order_Product实体含order_id, product_id组成复合主键，并分别为外键

如此设计后，整个数据库结构有据可依且逻辑清晰，后续即可用dbdiagram.io快速画出标准ER图，亦可在像PingCode这类需求-研发对接系统中全程追踪表结构演变。

## 六、ER图绘制中的常见问题与优化建议

1. **仅停留在实体命名，忽略关系建模**：不少初学者只列出“有哪些表”，但未明确它们间关系，后期导致数据库耦合混乱。建议始终围绕“实体-关系”两个层面展开，确保关系完整性。
2. **属性冗余、主键滥用**：应科学分析哪些字段属于主属性，哪些属性可外移至次表或字典表，主键定义选用自增长还是业务唯一，影响后续扩展性。
3. **多对多关系设计失误**：多对多关系通常需引入连接表，直接用双向连线容易造成数据库物理实现困难。
4. **未关联需求与业务流程**：脱离实际场景建模导致通用性、复用性低。建议结合产品管理系统如Worktile，统一需求-设计-开发流，实现业务驱动数据库结构。
5. **交互不畅同步失效**：多人合作时需选用TRM支持、顺畅协同的工具，并通过自动化脚本保持ER图与代码一致。

据McKinsey（2024）最新报告，具有高效ER图协同机制的项目团队，其数据库开发出错率可降低30%以上，上市产品交付进度平均加快10周。

## 七、ER图与数据库开发协同：进阶策略

ER图不应仅停留于设计阶段，更应融入持续开发与运维全链路。以下为实战协同建议：

- **持续反馈与版本控制**：每次数据库结构调整需实时同步ER图，与API文档、代码库协同管理。建议采用可集成Git的ER图工具。
- **自动生成DDL脚本**：优选支持自定义数据类型、索引、外键约束等的绘图工具，一键输出MySQL、Postgres等主流数据库DDL脚本。
- **场景驱动的角色权限建模**：对复杂权限体系，可提炼实体“角色Role”、“权限Permission”等进行专门建模，确保后期系统扩展性。
- **与项目进展耦合**：采用如PingCode这类需求流转系统，将ER图与需求变更、研发任务闭环关联，提升团队全局可视性和响应速度。

通过上述进阶手段，ER图将在业务驱动的敏捷开发架构中发挥出更大作用，使数据库结构始终与产品演进保持同步。

## 八、ER图绘制未来发展趋势

随着低代码、自动化工程和AI辅助设计兴起，ER图工具正从静态绘制向智能建模、自动联动和团队协同快速演进：

- **AI驱动的数据建模**：越来越多ER绘图工具集成AI助手，通过解析业务需求文档自动生成ER初稿，极大压缩建模准备周期。
- **与DevOps深度集成**：ER模型与CI/CD、自动代码生成平台无缝打通，实现从业务建模到上线部署的端到端自动化。
- **全链路需求同步**：主流项目管理系统如PingCode，不仅做好ER图的需求-开发-测试追溯，也推动了建模、开发与运维角色之间的高效闭环协作。

未来，ER图将更强调动态演进和业务敏捷适配。开发团队应紧跟工具革新，善用现代协作平台，实现从需求挖掘、结构建模到开发交付的高效闭环，加速研发和创新步伐。

## 参考与资料来源
1. Gartner, “2024 Database Management & Design Trends Report”, 2024.
2. Statista, “Database Design Failure Rates 2023”, 2023.
3. McKinsey & Company, “Engineering Collaboration and Speed Up Product Launches”, 2024.

实体通常表示为矩形，代表数据库中的对象或概念，如用户、订单等。属性表示为椭圆形，描述实体的特征，例如用户名、订单日期等。通过这种形状差异，ER图能够清晰展示实体和它们的属性关系。

区分实体和属性的技巧

在绘制数据库的ER图时，实体和属性如何有效区分和表示？

ER图中的实体和属性如何区分？

关系通常用菱形表示，连接相关的实体。通过分析业务需求和实体间的依赖，可以判断关系是一对一、一对多还是多对多。在ER图中，关系边上会标注对应的基数（如1，N）来展示这种关系类型。

理解和标注关系类型的方法

绘制ER图时，怎样确定不同实体之间的关系类型，比如一对多、多对多？

如何确定ER图中的关系类型？

市面上有多种ER图绘制工具，如Microsoft Visio、draw.io、Lucidchart、DBDesigner等。这些工具支持拖拽式绘图，具备丰富的模板和符号库，方便快速创建符合标准的ER图。同时一些数据库管理系统自带ER图生成功能，可以直接从数据库结构生成ER图。

常见的ER图绘制工具推荐

想快速绘制数据库ER图，有哪些推荐的工具或软件？

绘制ER图过程中有哪些常用工具？

ER图（实体-关系图）是数据库设计中的重要工具，能够直观表达实体、属性及其之间的关联关系。在绘制ER图时，需明确业务需求、界定核心实体和属性，并清晰表示它们的关系及约束。常用的绘图工具包括Lucidchart、dbdiagram.io等，支持多人协作和脚本自动生成。实践中应关注实体完整性、关系准确性及与业务需求的紧密结合，推荐结合协作平台如Worktile或PingCode提升效率。随着AI与自动化技术的发展，ER图的智能建模和持续协同能力将不断增强，助力数据库结构与业务同步演进。
