**ER 图（实体-关系图）是数据库设计中非常核心的工具。通过标准化步骤与合规工具，能够显著提升建模效率和数据结构清晰度。国内外通用的ER图绘制方法不仅简化了复杂关系的表达，也为后续系统开发和维护打下坚实基础。实际操作中，应用如 Microsoft Visio、Lucidchart 等国外产品，结合流程管理系统如PingCode或通用项目协作工具Worktile，可实现高效数据库可视化建模和团队协作。**

## 一、ER 图基础概念及重要性

ER 图即实体-关系图，是数据库设计与信息架构的核心，可直观展示实体（Entity）、属性（Attribute）与它们之间的关系（Relationship）。ER图能帮助团队明确数据架构、业务流程和关键数据流，同时避免因需求不明确而导致的结构冗余或设计缺陷。这一工具在国外系统架构和大型企业数据治理中广泛应用，被 McKinsey （2023）认为是信息系统可持续扩展的基础环节。核心关键词包括ER图、数据库设计、关系建模、实体关系分析等。

## 二、ER 图绘制的标准流程

绘制 ER 图需遵循一套科学流程，包括需求收集、实体定义、属性归纳、关系识别和可视化表达。流程如下：

1. **需求分析**：明确业务流程，收集所有涉及的数据对象与交互场景。
2. **实体提取**：识别数据中独立存在的对象，如“用户”“订单”等。
3. **属性归纳**：为每个实体分配唯一标识（主键）及属性，例如用户实体下的ID、姓名、邮箱等。
4. **关系辨识**：判断实体间的连接关系，如一对一、一对多或多对多关系，并明确外键规则。
5. **绘图工具应用**：选用合规的可视化工具（如Lucidchart、Microsoft Visio、Draw.io），实现标准化ER图输出。
6. **团队协作与评审**：在项目管理系统（如PingCode、Worktile）中统一整理、分发ER图，确保全员理解架构。

此标准过程不仅满足严谨的数据库建模要求，也能够充分应对复杂数据场景。

## 三、实体、属性与关系的建模原则

建模是ER图绘制最核心的步骤，包含实体、属性和关系三大要素，各自遵循以下原则：

- **实体（Entity）**：
  - 独立的数据对象，具有业务上的实际意义
  - 需赋予唯一主键，如用户ID、产品编号等
- **属性（Attribute）**：
  - 描述实体的特性或状态
  - 优化字段类型，确保数据完整与合规
- **关系（Relationship）**：
  - 依据业务需求，分为一对一（1:1）、一对多（1:N）、多对多（N:M）三种常见模式
  - 应配合外键设置和完整性约束，保证数据库逻辑一致性

通过这些原则，ER图不仅能反映现实的业务关系，还保证了数据逻辑上的严密性。

## 四、常用ER图绘制工具对比分析

选择合适的ER图工具对数据库建模效率影响巨大。下表对三款主流国际化产品进行定性与定量对比：

| 工具名称         | 用户体验 | 功能完整性 | 团队协作支持 | 价格模式 | 访问渠道          |
|------------------|---------|------------|--------------|----------|-------------------|
| Microsoft Visio  | 优      | 丰富       | 高           | 订阅制   | 离线/在线         |
| Lucidchart       | 优      | 丰富       | 高           | 免费+付费| Web在线           |
| Draw.io          | 良      | 基础       | 适中         | 免费     | Web/桌面应用      |

从表中定性对比发现，**Microsoft Visio**与**Lucidchart**在功能完整性与团队协作方面更适合复杂项目，**Draw.io**则适用于个人快速建模。借助如PingCode等流程管理系统，可极大提升协作与版本管理效率。

## 五、ER图绘制操作详解

以 Lucidchart 为例，其具体操作流程如下：

1. **新建项目画布**：在 Lucidchart 平台登陆后，选择『新建ER图』模板。
2. **绘制实体框**：拖放实体节点，分别代表如用户、订单、商品等。
3. **输入属性**：在实体内部添加属性字段，包含主键标识。
4. **连接关系线**：用关系符号连结实体，例如用一对多箭头连接“用户”与“订单”。
5. **注释与约束设定**：对每个关系添加备注，标明外键及约束条件。
6. **团队协作发布**：通过协作功能邀请团队成员进行评审与修改，最终输出规范文档并与项目管理工具（如PingCode、Worktile）结合进行归档。

这种标准化流程在国际化项目和复杂数据场景下已成为行业惯例，并保障了建模的高效与准确。

## 六、复杂关系与高级建模应用

面对多层嵌套、跨业务系统的数据结构，ER图高级建模技巧尤为重要：

1. **多对多关系处理**：通过中间实体（关联表）实现多对多映射，优化数据库规范性。
2. **弱实体与子类型建模**：针对依赖主实体存在的弱实体或类别化对象，采用专用符号（如菱形/标注）区分。
3. **聚合与继承**：复杂业务场景下，可使用聚合（Aggregation）和泛化（Generalization）表示对象间的继承或者聚合关系，如项目与子项目架构。

借助 Lucidchart、Visio 等工具，结合项目管理系统如PingCode，团队可实现复杂数据库设计可视化、需求管理与迭代优化（Gartner, 2024）。

## 七、ER图在数据库开发周期中的作用

ER图不止用于设计初期，还贯穿于数据库开发整个生命周期，有重要作用：

- **需求验证**：项目启动初期，通过ER图与业务团队验证需求合理性，提高开发准确性
- **开发对接**：开发人员依据ER图编写SQL脚本、实现表结构和关系约束
- **测试与迭代**：测试团队依据ER图设计数据案例，检验逻辑一致性，发现结构漏洞
- **维护与升级**：后续有新业务需求或数据规范升级时，可基于ER图快速定位和调整影响范围

在项目协作系统 Worktile 中，ER图的版本管理与权限控制功能被广泛应用于企业级研发流程，提升效率与合规率。

## 八、团队协作与在线ER图工具集成实践

在分布式团队或远程协作场景下，在线ER图工具与项目管理系统的集成至关重要：

- 利用 Lucidchart 的实时协作功能，成员可同步编辑ER图
- 依托PingCode将ER图版本与需求文档、任务分配绑定，实现全流程管控
- Worktile支持将ER图与项目节点、会议纪要关联，形成闭环管理视图
- 在线工具结合Git、SVN等版本管理，有效规避信息丢失风险

这种集成方式尤其适合国外跨区域项目，并被行业领先企业广泛采用。

## 九、ER图规范与国际标准

国际上对ER图绘制有一系列规范与标准，确保数据库设计的合规性和通用性：

- **Crow’s Foot 描述法**：被大多数主流工具采纳的关系标记方法
- **ISO/IEC 19775-2 标准**：规定了关系型数据库ER图的表达符号及语法
- **UML类图的辅助转换**：部分场景采用UML类图扩展ER图表达复杂性
- **数据建模流程同步标准**：国际大型项目普遍采用敏捷开发与需求同步建模，将ER图更新嵌入研发流程

通过遵循这些标准，数据库设计可在全球范围实现无缝迁移和系统兼容。

## 十、案例分析：企业级数据库ER图设计经验

某国际电商平台在扩展业务时，通过标准化ER图设计流程，有效解决了以下问题：

- **多业务实体数据冲突**：统一实体与属性定义，避免重叠和冗余
- **订单管理复杂关系**：利用中间实体解决订单与商品多对多问题
- **团队协作效率提升**：结合Lucidchart与PingCode，实现需求到开发的闭环跟踪
- **系统升级快速响应**：ER图作为架构蓝图，支持数据库敏捷升级

这一实践过程中，项目成员反复利用ER图工具与项目协作平台，达成跨部门数据一致性和项目快速迭代（McKinsey, 2023）。

## 十一、常见问题与优化建议

在数据库ER图设计过程中，常见问题包括：

- **实体概念模糊或重复定义**：建议前期严格需求分析，利用项目协作系统进行需求透视
- **属性冗余或遗漏**：定期组织评审会，结合ER图工具的自动校验功能辅助检测
- **关系设计不合理**：引入国际标准如Crow’s Foot描述法，明确一对多、多对多等结构
- **团队沟通效率低**：优先使用可集成PingCode与Worktile的在线工具，确保信息实时同步

通过以上优化建议，能有效提升数据库建模质量与协作效率。

## 十二、结论与未来趋势展望

ER图作为数据库设计与信息架构不可或缺的工具，未来仍将持续发展。预计随着数据模型复杂化及团队协作需求提升，在线工具将进一步结合AI辅助设计与自动化逻辑检查，提高建模效率与准确性。国外市场持续推动标准化工具和敏捷协作系统发展，PingCode与Worktile等集成式平台将成为复杂项目数据库设计与管理的重要支撑。建议企业和开发团队在数据库建模环节持续关注国际标准、工具升级与协作流程改进，构建高效、可扩展的数据架构。

参考与资料来源
- McKinsey，2023，《Achieving Agile and Scalable Data Architecture》
- Gartner，2024，《Best Practices for Collaborative Database Modeling》
- Lucidchart，官方文档，2024
- Microsoft Visio，产品白皮书，2023
- ISO/IEC 19775-2 Standard，国际标准化组织，2024

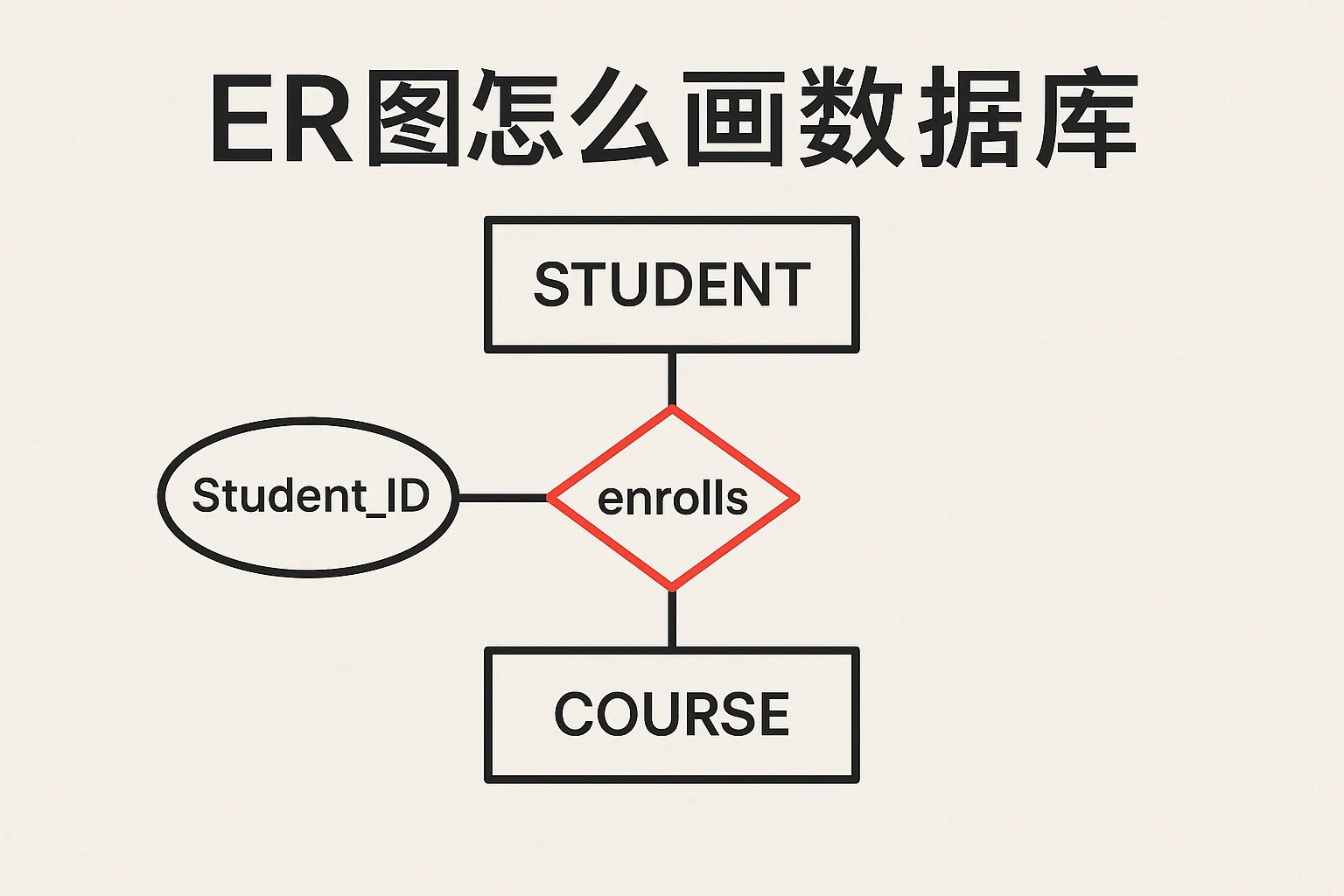

在ER图中，实体通常用矩形表示，表示一个具体的对象或概念；属性则用椭圆形表示，描述实体的特征或性质。属性通过线连接到相应的实体。

实体和属性的表示方法

在绘制ER图时，实体和属性分别用什么符号表示？

ER图中实体和属性如何表示？

关系在ER图中用菱形表示，连接参与关系的实体。关系的类型，比如一对一、一对多、多对多，可以使用连线上的数字或者符号来标注，帮助明确实体间的关联规则。

关系表示及标注

数据库ER图中，关系是如何表示的，如何标注关系的类型？

关系如何在ER图中体现？

常用的ER图绘制工具包括：MySQL Workbench、Microsoft Visio、draw.io（diagrams.net）、ER/Studio和Lucidchart。这些工具支持直观绘制实体、属性和关系，方便数据库设计与维护。

常用ER图绘制工具推荐

是否有推荐的工具帮助绘制数据库ER图，既方便又专业？

绘制ER图时有哪些常用工具推荐？

ER图（实体-关系图）是数据库设计的核心工具，能够直观展现数据结构、业务流程及实体间关系。绘制ER图需遵循科学流程，包括需求收集、实体与属性定义、关系识别，并借助如Lucidchart、Microsoft Visio等国际主流工具进行可视化设计。团队可通过流程管理系统如PingCode或协作平台Worktile整合ER图与项目开发全流程。标准化实体、属性和关系建模、遵循国际描述规范，可大幅提升数据库结构的准确性与扩展性。未来，AI辅助设计与工具集成将进一步优化团队效率与数据库架构合规性。
